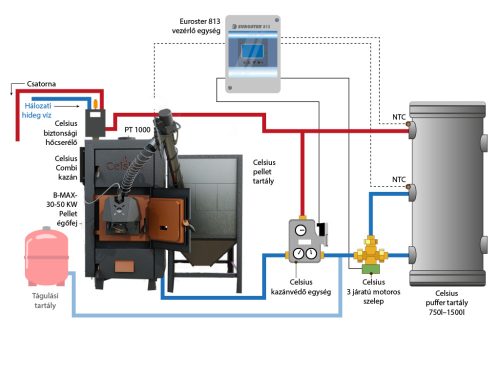

Combi Rendszercsomag II. Celsius Combi 23-25 Kazánnal Oxi ECO 20C Pelletégővel

Részletes termék ismertető

Celsius Combi 23-25 kW szilárd tüzelésű lemezkazán

Ajánlott tüzelőanyagok:

• Tűzifa, pellet és egyéb fahulladék

Kazán tartozékok:

• Kazán hőmérő
• Töltő-, leeresztő csap
• Tűzrácsok (rostélyok)

Megvásárolható kiegészítő tartozékok:

• Automata huzatszabályozó
• Acél füstelvezető csövek
• Salakkaparó, hamutartó
• Celsius tisztítós csomag

A kazánok alkalmasak fa és automata üzemben pellet égetésére. A különleges kialakításnak köszönhetően mindkét tüzelőanyaggal kiemelkedő hatásfokot érhetünk el. A rendszer könnyen és gyorsan összeállítható. Fa tüzelése esetén kihasználhatjuk a nagyméretű tüzelőajtót. A széles tisztító ajtónak köszönhetően komfortosabbá vált a kazán tisztítása. Az 5cm vastag szigetelés és a többrétegű acél ajtó hozzájárul a magasabb hatásfokon történő üzemeléshez.

Celsius  Biztonsági Hőcserélő

A fatüzelés sajátossága, hogy a hőenergia-előállítás pillanatnyi intenzitása kevésbé szabályozható, mint pl. pellet tüzelés esetén, mivel a tűztérben lévő tüzelő mennyisége, ill. annak energiatartalma magasabb, mint az épület pillanatnyi hőigénye, ezért minden esetben gondoskodnunk kell a kazánok túlfűtés védelméről.   Ennek egyik legegyszerűbb megoldása a külső biztonsági hőcserélő rendszerbe építése.

A  Celsius Biztonsági hőcserélő 56kW kazánteljesítményig alkalmazható, ennél magasabb teljesítmény esetén egyedi tervezést és kivitelezést igényel a kazánok túlfűtés védelme.

Működése: Ha a kazán fűtési előremenő csonkjára csatlakozó tartályban lévő fűtővíz hőmérséklete eléri vagy meghaladja a 98°C-ot, úgy egy termosztatikus szelep kinyit, és a tartályban elhelyezett hőcserélőn átáramló hálózati hideg víz lehűti a fűtővizet.

Celsius Puffer tartályok

Fatüzelés esetén a hőenergia előállítás intenzitása kevésbé szabályozható, mint pl. pellet tüzelés esetén, mivel a tűztérben lévő tüzelő mennyisége, illetve annak energiatartalma magasabb, mint az épület pillanatnyi hőigénye.

A folyamatos energiaellátás biztosítása érdekében két megoldás közül választhatunk:

• Hagyományos megoldást „huzatszabályzót” használva a túlzott hőtermelés kismértékben csökkenthető az égési levegő mennyiségének csökkentésével, ebben az esetben a tüzelés hatásfoka drasztikusan csökken valamint a tökéletlen égés következtében a káros anyag kibocsátás emelkedik.

• Puffer használata esetén a túltermelt hőenergiát eltároljuk, majd szükség esetén felhasználhatjuk. Ennél a megoldásnál érhető el a legjobb hatásfok illetve az alacsony káros anyag kibocsátás.

A szilárd tüzelésű kazánok hatékonyságát és a tüzelés komfortját nagymértékben emeli a megfelelő méretű puffer tartály rendszerbe építése.

Mivel a puffer tartályban magas hőmérsékletű fűtővizet tárolunk, így könnyen belátható, hogy a jó szigetelés megválasztásával még gazdaságosabbá tehető a fűtés.

Celsius Puffer tartályok előnyei:

• Jó Hőszigetelő képesség: C Energia osztály (EU szabványnak megfelel, tanúsítvánnyal rendelkezik)
• Gazdaságosabb tüzelés alacsonyabb káros anyag kibocsátás mellett.
• Esztétikus kivitel (egységes műanyag burkolat)
• Biztosítható az épület folyamatos hő ellátása ciklikus fűtés esetén is, például fatüzelés esetén az éjszakai folyamatos hő ellátás biztosítható.
• HMV Frissvíz modul csatlakoztatásával, nincs szükség HMV tartályra

Motoros 3-járatú váltószelep rugós visszatérítővel

Alkalmazható: fűtés, hűtés és napkollektoros rendszerekben (glycol max. 50%)

• 230V, 50Hz. Felvett teljesítmény: 6W
• Védelem IP22
• Névleges nyomás PN10
• Környezeti hőmérséklet Max. 60C°
• Töltet hőmérséklet: 5+120C°, Rövid ideig 150C°
• Névleges nyitási idő: 20s, rugó visszatérítő zárás 6s
• KVS 12,6
• Üresjárat AB->B

Váltószelep bekötése:

• AB - Kazán visszatérő
• A - Puffer tartály közepe
• B - Puffer tartály alja

Puffer rétegfűtés:

A puffer felfűtését a tartály felső részénél kezdjük, így a kazánba visszatérő fűtővíz rövidebb idő alatt eléri a kívánt hőmérsékletet, ezáltal a kazánvédő (kondenzációt elkerülő) keverőszelep gyorsabban éri el a teljesen nyitott állapotot, és a kazánban keletkező összes hőenergiát a puffer fűtésére használjuk, nem pedig a visszatérő víz hőmérsékletének emelésére.

Ha a puffertartály felső rétegében tárolt fűtővíz hőmérséklete eléri a beállított értéket (pl. 60-65°C), melyet a tartály közepén elhelyezett termosztát jelez, akkor egy elektromos 3 járatú váltószelep átváltja a kazán visszatérőt a tartály középső csonkjáról az alsóra.

Eőnye:

- Gyorsabb tartályfelfűtés

- Hatékonyabb épületfelfűtés, mivel a fütésrendszerbe rövidebb idő alatt kerül megfelelő hőmérsékletű fűtővíz

- Emeli a  fűtésrendszer hatásfokát

Euroster 813 vezérlő egység

Az Euroster 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az Euroster 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti. A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el. Magas hőmérsékletnél vészkeringetést indít el amely meggátolja a kazán túlmelegedését. Fagyvédelmi funkciót is tartalmaz továbbá.

Az EUROSTER 813 egy univerzális mikroprocesszoros hőmérséklet szabályzó grafikus kijelzővel, érzékelőkkel. Az EUROSTER 813 vezérlő a szivattyút hőmérséklet-különbség alapján működteti.

Az EUROSTER 813 vezérlő puffer tartályhoz, váltószelephez, vegyes tüzelésű kazánhoz, utókapcsolt gázkazánhoz, napkollektoros szolár rendszerhez (vákuumcsöves, vagy sík-kollektoros rendszerhez) alkalmazható vezérlés.

A vezérlés fő funkciója, hogy a beállított hőmérséklet-különbség alapján kapcsolja be, illetve kapcsolja ki a szivattyút, így biztosítva azt, hogy a tárolót csak a megtermelt többlet hővel melegítjük, ezáltal energia megtakarítás érhető el.

Elektromos Bekötés

1. Fázis
2. Szivattyú
3. Váltó szelep
4. - 5.Puffer közepe
5. - 7.Puffer teteje
8. - 9.Kazán (pt1000)
10. Nulla

A vezérlő beállítása:

+/- gomb egyszerre megnyomásával menübe lépés

-/ok billentyűzet lezárás

+/ok kézi üzemmód /+ gomb megnyomásával választhatók ki a kézileg indítható eszközök.

A menübe való belépés után beállítható értékek:

1. idő

2. fertőtlenítés (on/off)

3. üzemmódok

4. napkollektor, vagy kazán maximum vészindítási hőmérséklete

5. szivattyú minimális indítási hőmérséklet

6. tároló maximum hőmérséklete

7. szolár delta T indulási és leállítási hőmérséklete

8. tároló hőmérséklete/hiszterézis

9. szolár érzékelő kalibrálása

10. tároló érzékelő kalibrálása

Euroster 813 műszaki adatok

Bekötési rajzok:

Celsius pellet égető berendezés

A kiváló minőségű OXI égőfej a legoptimálisabb teljesítményt biztosítja!

Wifi kapcsolatú vezérlőjének köszönhetően mobil applikációról egyszerűen üzemeltethető!

Az öntisztító fej elvégzi a piszkos munkát, így nem igényel folyamatos odafigyelést. (ráadásul környezetbarát).

Felhasználóbarát kialakítása miatt pillanatok alatt könnyedén fel és le szerelheti kazánjáról/kazánjára !

Gyengébb minőségű pellettel is tökéletesen működik!

Maximális biztonság és minimális karbantartás!

Az oxi égőfejek megvásárolhatóak rendszercsomagban is, így egyszerűen és kényelmesen biztosítja otthonának melegét!

Különböző teljesítményű égőfejeink kompatibilisek kazánjainkal!

A termék súlya 50 Kg.

Bővebben itt tjékozódhat az Oxi ECO 20C pellet égőfejről.

Celsius F kazánvédő egységcsomag 65 kW

Kazánvédő egység a Kondenzáció elkerülésére

A szilárdtüzelésű kazánok üzemeltetése során gyakran tapasztalt jelenség a kondenzáció, mely minden esetben kazán károsodást, élettartam és hatásfok csökkenést továbbá fűtési többlet költséget eredményez.

Ezen egységek használatával elkerülhető a nem kívánt kondenzáció!

Előnyei:

-          Komplett, az egységek összeszerelve vagy komplett csomagban kaphatók

-          Helytakarékos, a kompakt tervezésnek köszönhetően minimális a helyigénye

• Anyaga melegen kovácsolt sárgaréz
• Max. üzemi nyomás: 10 bar
• Max. Hőmérséklet: 100°C
• Választható nyitási hőmérsékletek: 45, 55, 60°C
• A-AB Kvs érték: 7,2
• B-AB Kvs érték: 4,8
• Névleges nyitási hőmérséklet: +10K (beállított)
• Max. teljesítmény (Δt20K és 1400l/ó) mellett: 65 kW
• Max. Δp visszatérő ágba építve: 100 kPa

Működési elve:

1. Indítási üzemmód (kazán előmelegítés)
A kazánból kilépő „előremenő” fűtővizet visszairányítja a kazán „visszatérő” csonkjára mindaddig, mígnem eléri a beépített termosztatikus szelep nyitási hőmérsékletét. A szelep „A” ága zárt állapotban van.

2. Puffer tartály felfűtési üzemmód:
Mikor a vissza keringetett fűtővíz hőmérséklet eléri a termosztatikus szelep nyitási hőmérsékletét, a szelep a puffer tartályból érkező alacsony hőmérsékletű fűtővizet bekeveri a magasabb hőmérsékletű „előremenő” víz egy részével, úgy hogy a kazánba visszatérő hőmérséklet nem alacsonyabb mint a szelep nyitási hőmérséklete így védi a kazánt a nem kívánt kondenzációtól.  A keveréshez használt előremenő vízmennyiségen felül keletkező hőenergiát tovább engedi a puffer fűtésére.
ága zárt állapotban van.

3. Teljes kapacitású puffer fűtési üzemmód:
Ha a pufferből visszatérő fűtővíz hőmérséklete eléri vagy meghaladja a termosztatikus szelep nyitási hőmérsékletét, úgy a szelep teljesen nyitott állapotba vált, így teljes kapacitással fűthetjük a puffer tartályt. A szelep „B” ága zárt állapotban van. Ez az állapot a szelep nyitási hőmérséklete +10 K-n jön létre.

Például, ha a szelep nyitási hőmérséklet 55°C akkor +10°C esetén teljesen nyitott A → AB irányba.
