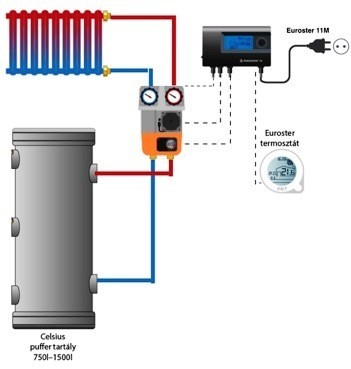

Sistem secundar de încălzire electronic cu un circuit - 3/4"

Ansamblu pompă cu supapă de amestecare cu servomotor 3/4”

ANSAMBLU POMPĂ CU DOUĂ CĂI CU SUPAPĂ DE AMESTECARE CU 3 CĂI CU DERIVAȚIE

ÎNCASTRATĂ 0-50%

Ansamblurile de pompe DN20 pot fi conectate la sisteme de încălzire cu putere de până la 33kW, cu un consum foarte scăzut de energie asigurat de pompe de circulație sincrone cu eficiență foarte ridicată.

Cutie de izolație EPP (polipropilena expandată)

(Dimensiuni: 180x302x142 mm).

Distanță centru 90 mm.

Adecvate mai ales pentru cantități reduse de energie termică în încăperi mici, datorită distanței mici de la centru, de numai 90 mm.

Pentru puteri de până la 33 kW (cu Δt 15 K).

Debit maxim 1900 l/h.

Valoare Kvs : 5.5

Pentru o măsurare adecvată sau pentru debite mai mari, vă rugăm să consultați diagrama din pagina următoare.

Ansamblul pentru pompele de circulație 1/2” (130 mm) cuprinde:

Furnizare:

• Cuplaj.
• Supapă de amestecare cu trei căi cu derivație ajustabilă. Prin derivație (care se poate regla din partea din față) se poate amesteca în conducta de furnizare o cantitate de apă din conducta
  de retur a sistemului de la 0 până la 50%.
• Pompă de circulație sincronă preconectată cu eficiență ridicată (pentru modelele care au această opțiune).
• Supapă cu bilă cu flanșă dotată cu termometru încorporat (codat roșu, între 0°C-120°C).

Retur:

• Supapă cu bilă cu flanșă dotată cu supapă anti-retur 20 mbar (care poate fi eliminată prin rotirea mânerului cu 45°) dotată cu termometru încorporat (codat albastru, între 0°C-120°C).
• Cuplaj în “T” pentru supapa de amestecare.
• Cuplaj.

Principiu de funcționare

Pe durata procesului normal de funcționare, cu supapa
de amestecare închisă complet pe reciclare, de
exemplu, o parte din fluid e aspirată din pompă de-a
lungul conductei de derivație. Această cantitate de fluid
(săgeata albastră îngustă) reprezintă 50% din
capacitatea supapei de amestecare (săgeata roșie).
Drept urmare, aceasta are o capacitate mare de
debitare și o temperatură redusă.

Servomotor TRM20:

servomotor cu 3 puncte pentru supapa de
amestecare, bidirecțional, reversibil.
Amplitudine de funcționare de 90°, 230V, 105 s., torsiune 2 Nm. IP40.

Controler Euroster 11M

Acesta este un controler electronic, programabil, creat pentru a controla o supapă cu trei ieșiri cu actuator și pompă de circulație în sistemul de încălzire centrală. Menține automat o temperatură constantă la un nivel prestabilit sau asigură o temperatură adecvată a apei în conductele de retur într-un sistem de încălzire centrală realizată cu ajutorul unui cazan pe cărbuni. Posibilitate de conectare la un termostat de cameră.

Controlerul E11M este echipat cu o funcție anti-oprire care previne blocarea pompei care merge în gol și
a rotorului supapei.

Funcțiile controlerului:

• menține apa la temperatură constantă: în circuitul central de încălzire sau în returul cazanului
• posibilitate de conectare a unui regulator din încăpere
• funcție anti-oprire pentru a proteja pompele și supapele împotriva gripării
• protecție împotriva înghețului
• testarea funcționării pompelor
• corectarea afișajului temperaturii

EUROSTER 11M funcționează în unul din cele două moduri : reglarea temperaturii medii de încălzire (de exemplu, la încălzirea prin pardoseală) sau stabilizarea temperaturii de retur. Modul de funcționare este schimbat când se revine la setările din fabric furnizate pentru fiecare dintre moduri.

Setarea 1: destinată reglării sistemelor cu temperatură medie de încălzire

Setarea 2: destinată sistemelor cu reglare a temperaturii de retur

Specificații tehnice:

• Energie alimentare: 230V, 50Hz
• Dispozitive controlate: Actuator supapă de amestecare, pompă sistem de încălzire
• Putere de ieșire : 3 A, 230 V, 50 Hz
• Consum de energie evaluat: 1,6 W
• Interval temperatură funcționare: 5 - 40°C
• Interval temperatură stocare: 0 - 65°C
• Interval măsurare temperatură: 0 - 110°C
• Interval control temperatură : 10 - 70°C (mod de control temperatură sistem încălzire)
• Limită temperatură pornire ansamblu pompă: 20 - 80°C
• Histereză control temperatură: 2 - 10°C
• Acuratețe control temperatură: 1°C
• Clasificare IP : IP40
• Status vizualizare: LCD cu leduri
• Culoare: negru
• Mod de montare: pe perete, cu fișe de perete
• Greutate (controler cu cabluri): 0,76 kg
• Certificate/standarde: Respectă Directivele EMC și LDV
• Dimensiuni (lățime/înălțime x adâncime) mm: 150/90/52
• Pachetul cuprinde: Controler Euroster 11M , fișe montare perete,
  instrucțiuni, schiță montare, chingi pentru senzori
