Sistem secundar de încălzire cu două circuite 3/4" - electronic(3x)

Distribuitor izolat cu trei căi 3/4”

Debit maxim de până la 2 m3/h, 50 kW (Δt 20K)
max. 6 bari.
Cuplaj pentru ansamblul pompei: ¾”
Cuplaj pentru rezervorul tampon: 1”
Mărime cutie izolatoare zonă: 100x100x540mm

Ansamblu pompă cu supapă de amestecare cu servomotor 3/4”

ANSAMBLU POMPĂ CU DOUĂ CĂI CU SUPAPĂ DE AMESTECARE CU 3 CĂI CU DERIVAȚIE

ÎNCASTRATĂ 0-50%

Ansamblurile de pompe DN20 pot fi conectate la sisteme de încălzire cu putere de până la 33kW, cu un consum foarte scăzut de energie asigurat de pompe de circulație sincrone cu eficiență foarte ridicată.

Cutie de izolație EPP (polipropilena expandată)

(Dimensiuni: 180x302x142 mm).

Distanță centru 90 mm.

Adecvate mai ales pentru cantități reduse de energie termică în încăperi mici, datorită distanței mici de la centru, de numai 90 mm.

Pentru puteri de până la 33 kW (cu Δt 15 K).

Debit maxim 1900 l/h.

Valoare Kvs : 5.5

Pentru o măsurare adecvată sau pentru debite mai mari, vă rugăm să consultați diagrama din pagina următoare.

Ansamblul pentru pompele de circulație 1/2” (130 mm) cuprinde:

Furnizare:

• Cuplaj.
• Supapă de amestecare cu trei căi cu derivație ajustabilă. Prin derivație (care se poate regla din partea din față) se poate amesteca în conducta de furnizare o cantitate de apă din conducta
  de retur a sistemului de la 0 până la 50%.
• Pompă de circulație sincronă preconectată cu eficiență ridicată (pentru modelele care au această opțiune).
• Supapă cu bilă cu flanșă dotată cu termometru încorporat (codat roșu, între 0°C-120°C).

Retur:

• Supapă cu bilă cu flanșă dotată cu supapă anti-retur 20 mbar (care poate fi eliminată prin rotirea mânerului cu 45°) dotată cu termometru încorporat (codat albastru, între 0°C-120°C).
• Cuplaj în “T” pentru supapa de amestecare.
• Cuplaj.

Principiu de funcționare

Pe durata procesului normal de funcționare, cu supapa
de amestecare închisă complet pe reciclare, de
exemplu, o parte din fluid e aspirată din pompă de-a
lungul conductei de derivație. Această cantitate de fluid
(săgeata albastră îngustă) reprezintă 50% din
capacitatea supapei de amestecare (săgeata roșie).
Drept urmare, aceasta are o capacitate mare de
debitare și o temperatură redusă.

Servomotor TRM20:

servomotor cu 3 puncte pentru supapa de
amestecare, bidirecțional, reversibil.
Amplitudine de funcționare de 90°, 230V, 105 s., torsiune 2 Nm. IP40.

Controler Euroster UNI3

CONTROLER EUROSTER UNI3 RĂCIRE – ÎNCĂLZIRE

Controlerul pentru sistemul de încălzire este echipat cu trei controlere separate pentru supapele de amestecare și pompe, care pot fi pornite de semnalul termostatului din încăpere și reglate de semnalul de temperatură exterioară. Capabil să recepționeze trei semnale separate de la termostate care nu sunt sub tensiune. Supapele de amestecare pot fi controlate pe baza unei programări săptămânale pentru a încălzi și răci.

Controlerul Euroster UNI3 pentru răcire-încălzire dispune de alte două funcții: pornirea pompei pentru apă caldă al cărei mod de funcționare poate fi selectat (primar sau secundar) chiar prin programare săptămânală. Mai mult, e capabil să pornească o pompă de circulație care are marele avantaj că poate fi pornită în două moduri diferite de funcționare: supravegherea temperaturii sau stabilirea perioadei/a duratei. Ambele moduri pot fi stabilite chiar prin programare săptămânală.

 + control automat al pompei împotriva defectării

 + reglarea temperaturii pardoselii

Controlerul pentru sistemul de încălzire poate declanșa și alte cazane (de exemplu, un cazan pe gaz).

Datorită afișajului său grafic, controlerul Euroster UNI3 pentru răcire-încălzire furnizează informații precise și detaliate despre funcționarea sa continuă, făcând mult mai ușoară programarea și verificarea
dispozitivului. Controlerul include o funcție anti-îngheț care împiedică eventuala funcționare defectuoasă
din cauza înghețului. 108 Mai mult, controlerul poate fi folosit pentru rezervoare tampon și cazane, dat fiind că are o protecție împotriva supraîncălzirii.

Pe durata supraîncălzirii controlerul ignoră semnalul de la termostatul din încăpere.

Controlerul de compatibil cu o gamă foarte largă de alte dispozitive. Poate fi instalat ușor la un sistem
nous au la unul deja existent. Accesoriile sale de bază conțin senzori și semnalizatori. Datorită afișajului său grafic, controlerul Euroster UNI3 face ca instalarea sa să fie un proces ușor de parcurs, care poate fi pornit de la butonul de comandă rotativ din dreapta.

Controlerul este capabil să gestioneze trei piese sau o supapă de amestecare cu trei sau patru căi.

Dispozitivul poate fi montat la tot felul de motoare cu supape de amestecare (230 V). Controlerul nu
gestionează supapa de amestecare în funcție de timp/durată, ci din punct de vedere termodinamic. Drept urmare, controlerul urmează valorile și dinamica de deschidere pe care utilizatorul a setat-o deja.
Avantaje: controlerul supraveghează întotdeauna temperatura, și nu poziția supapei.

Dinamica mișcării pe baza temperaturii și a duratei de monitorizare:

Instalarea și pornirea ar trebui să fie realizate de către un profesionist care să aibă și cunoștințe adecvate despre aparatura electrică.

UNI3 este un controller universal creat pentru a controla sisteme de încălzire dotat cu:

• Trei zone independente de încălzire pentru sistemul de încălzire centrală cu supape de amestecare (de
  exemplu, pentru încălzirea prin pardoseală, încălzirea cu calorifere)
• Sursă principală de încălzire – cu propriul controler, de exemplu cazan pe gaz
• Sursă adițională de încălzire – de exemplu, cazan cu combustibil solid, șemineu

Zone încălzire centrală

• Setarea independentă a temperaturii și grafic cu vremea pentru fiecare circuit
• Controlul independent al fiecărui circuit cu unitate de comandă pentru încăpere și programare pe o săptămână
• Posibilitate de oprire a controlului asupra amestecătorului
• Posibilitate de oprire a zonei
• Comutare manuală sau automată pentru anotimpuri: vară/iarnă – capacitatea de a seta datele de început și de final ale perioadei de încălzire
• Selectarea modului de funcționare a unei zone: prin pornirea și oprirea pompei sau prin scăderea temperaturii cu un amestecător când pompa este pornită permanent
• Cooperare cu distribuitoarele de încălzire prin pardoseală
• Posibilitate de a porni modul de protecție împotriva înghețului
• Alarmă pentru depășirea temperaturii maxime permise

Zonă pentru sursă adițională de încălzire

• Folosește căldura generată de o sursă adițională de căldură (de exemplu, un șemineu)
• Oprire automată a sursei principale de căldură atunci când funcționează o sursă adițională
• Temperatură reglabilă de oprire
• Indicarea alarmei

Comunicare

• Posibilitate de combinare a mai multor controlere UNI3 și UNI2
• Senzor comun pentru vreme
• Senzor comun pentru temperatura de alimentare
• Ieșire comună (una) pentru controlul cazanului
• Ieșire comună (una) pentru alarmă sonoră

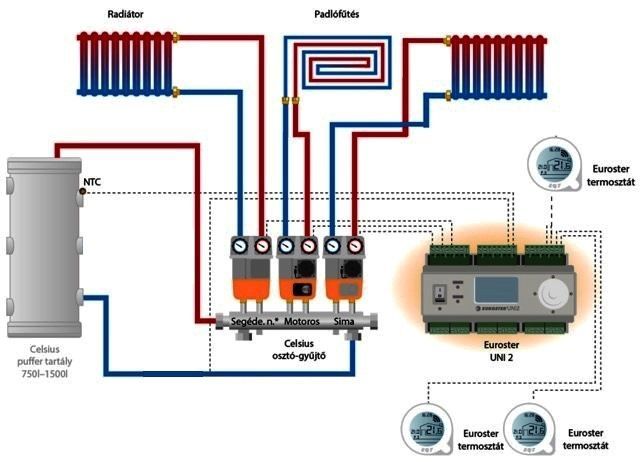

UNI3 exemplu de sistem:

UNI3 controler de cabluri:

Dimensiuni:

Lungimea senzorilor incluși în set:

1. Senzor temperatură exterior (5m)
2. Senzor temperatură furnizată (1,5m)
3. Senzor temperatură circuit CH1 (1,5m)
4. Senzor temperatură circuit CH2 (1,5m)
5. Senzor temperatură circuit CH3 (1,5m)
6. Senzor temperatură sursă adițională de căldură (1,5m)

Funcții generale

• Controlul unui cazan pe gaz sau a unei alte surse de căldură cu ieșire fără tensiune electrică (contacte
  la comutator care este în mod normal închis)
• Folosirea căldurii generate de o sursă adițională de încălzire (șemineu, cazan cu combustibil solid)
• Ieșire pentru alarmă (pentru conectarea unui indicator la 230 V 50 Hz)
• Jurnal evenimente (controlerul memorează ultimele 100 de alarme sau nereguli de funcționare)
• Interfață în limbile: poloneză, engleză, germană, cehă, rusă, maghiară
• Posibilitate de testare independentă a fiecărei ieșiri
• Protecție de supraîncălzire pentru fiecare zonă
• Protecție de supraîncălzire pentru sursă
• Cooperare cu sisteme cu temperatură ridicată de alimentare (de până la 110°C) – la solicitarea clientului
• Protecție împotriva înghețului
• Algoritm anti-oprire – protecția pompei și a supapelor împotriva gripării

Ecran principal

• Următoarele informații sunt afișate pe ecranul principal:
• Temperaturile zonelor: curente și presetate (de exemplu, calculate pe baza unui algoritm pe baza vremii)
• Dispozitive active (pompă, amestecător, cazan)
• Starea controlerului (anti-oprire, dezinfectare, sezon de încălzire: IARNĂ/VARĂ și altele)
• Ora și data
