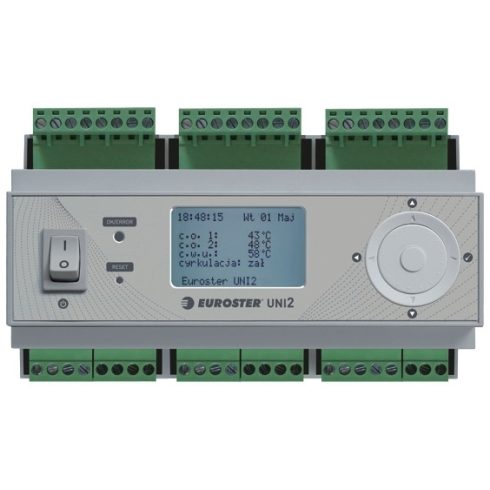

CONTROLER EUROSTER UNI2 RĂCIRE – ÎNCĂLZIRE

Utilizare
UNI2 este un controler universal creat pentru sisteme de încălzire echipate cu:

• Două circuite centrale de încălzire cu supape de amestecare (de exemplu, pentru ăncălzire și încălzire prin pardoseală)
• Circuit pentru apă caldă pentru uz casnic (DHW)
• Circuit pentru circulația apei calde DHW

Datorită afișajului său grafic, controlerul Euroster UNI2 pentru răcire-încălzire furnizează informații precise și detaliate despre funcționarea sa continuă, făcând mult mai ușoară programarea și verificarea dispozitivului. Controlerul include o funcție anti-înghețare care împiedică eventuala funcționare defectuoasă a răcirii.

Mai mult, controlerul poate fi folosit pentru rezervoare tampon și cazane, dat fiind că are o protecție
împotriva supraîncălzirii. Pe durata supraîncălzirii acesta ignoră semnalul de la termostatul din încăpere.

Controlerul Euroster UNI2 pentru răcire-încălzire este echipat cu: controler multifuncțional pentru supapă dublă de amestecare, set rapid de asamblat, afișaj grafic LCD, microprocesor avansat din punct de vedere tehnologic, cuprinderea a cinci unități de comandă într-una singură și senzori termici.

Funcții ale controlerului: circuite mixte răcire-încălzire, recepție a semnalelor de la două termostate,
pornirea a două supape de amestecare, pornirea pompei pentru apă caldă, moduri de funcționare opționale, pornirea pompei de circulație, senzor temperatură exterioară, opțiune de programare săptămânală, pornirea unui alt cazan pe baza termostatului din cameră, funcție anti-oprire, prevenirea înghețării, prevenirea supraîncălzirii.

Controler EUROSTER UNI2 răcire - încălzire
Controler Euroster UNI2 pentru două sisteme secundare de încălzire

Controlerul pentru sistemul de încălzire este echipat cu două controlere separate pentru supapa de
amestecare și pompă, care poate fi pornite de semnalul termostatului din încăpere și oprit de semnalul de temperatură exterior. Capabil să primească două semnale separate fără voltaj de la termostate. Supapele de amestecare pot fi controlate pe baza unui program săptămânal pentru a încălzi și răci.

Controlerul Euroster UNI2 pentru răcire-încălzire dispune de alte două funcții: pornirea pompei pentru apă caldă pentru uz casnic al cărei mod de funcționare poate fi selectat (primar sau secundar) chiar prin
programare săptămânală. Mai mult, este capabil să declanșeze o pompă de circulație care are marele avantaj că poate fi pornită în două moduri diferite de funcționare: monitorizarea temperaturii sau stabilirea timpului/a duratei. Ambele moduri de funcționare pot fi pornite prin programare săptămânală.

+ control automat al pompei împotriva defectării
+ reglarea temperaturii pardoselii

Controlerul pentru sistemul de încălzire poate declanșa și alte cazane (de exemplu, un cazan pe gaz).

Dinamica de deschidere:

UNI2 exemplu de sistem:

Legendă :

1. Senzor extern de temperatură
2. Unitate de comandă încăpere pentru circuitul 1
3. Senzor de temperatură pentru circuitul 1
4. Pompă de încălzire pentru circuitul 1
5. Mixer pentru circuitul 1
6. Senzor temperatură de alimentare
7. Unitate de comandă încăpere pentru circuitul 2
8. Senzor de temperatură pentru circuitul 2
9. Pompă încălzire centrală pentru circuitul 2.
10. Amestecător pentru circuitul 2
11. Pompă de alimentare pentru rezervorul DHW (distribuire apă caldă)
12. Senzor de temperatură pentru rezervorul DHW
13. Pompă de circulație DHW
14. Senzor de temperatură pentru DHW
15. Circulare

FUNCȚII

Circuite de încălzire centrală

• Setarea independentă a temperaturii și grafic cu vremea pentru fiecare circuit
• Controlul independent al fiecărui circuit cu unitate de comandă pentru încăpere și programare pe o săptămână
• Capacitate de dezactivare a circuitelor,
• Comutare manuală sau automată pentru anotimpuri: vară/iarnă – capacitatea de a seta datele de
  început și de final ale perioadei de încălzire
• Selectarea funcționării circuitului: prin pornirea și oprirea pompei sau prin scăderea temperaturii cu
  un amestecător când pompa este pornită încontinuu.
• Funcționează cu distribuitor pentru încălzire prin pardoseală
• Capacitate de pornire a modului anti-îngheț

Circuit DHW (distribuție apă caldă)

• Controlul programului săptămânal
• Prioritizarea distribuției apei calde
• Limitare temporară a prioritizării distribuției apei calde
• Dezinfectarea circuitelor DHW

Circuit de circulație DHW

• Controlul programului săptămânal
• Controlul circulației pe baza duratei sau a temperaturii

Comunicare

• Posibilitate de a combina câteva controlere UNI2 și UNI3
• Senzor comun pentru vreme
• Senzor comun pentru temperatura de alimentare
• Ieșire comună (una) pentru controlul cazanului
• Ieșire comună (una) pentru alarmă sonoră
• Activare citire la distanță a temperaturii și a statului transmițătoarelor (cu folosirea unui convertor și
  a unui program informatic special)

Lungimea senzorilor incluși în set:

1. Senzor temperatură exterior (5m)
2. Senzor temperatură furnizată (1,5m)
3. Senzor temperatură circuit CH1 (1,5m)
4. Senzor temperatură circuit CH2 (1,5m)
5. Senzor temperatură circuit CH3 (1,5m)
6. Senzor temperatură sursă adițională de căldură (1,5m)
